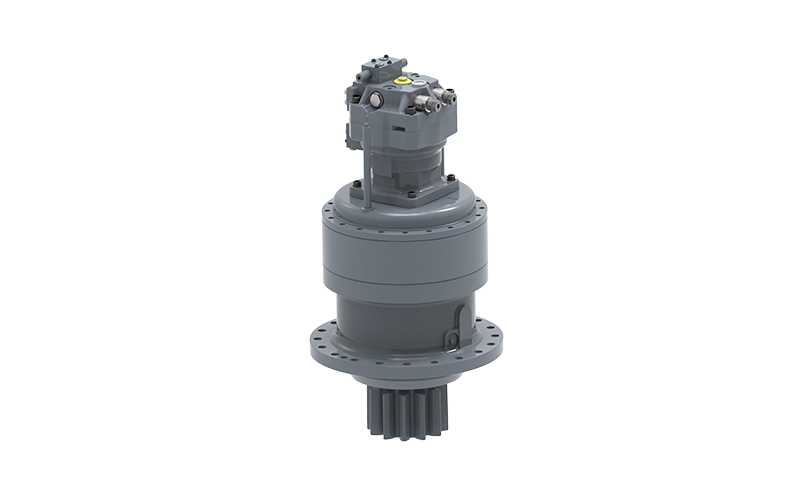

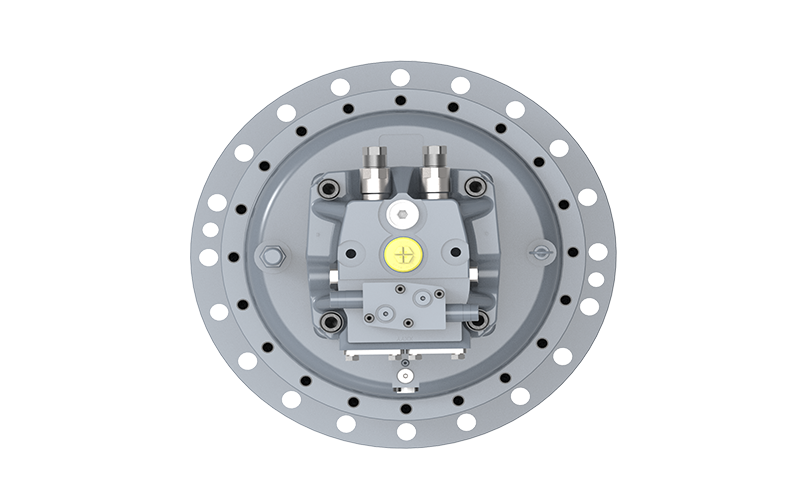

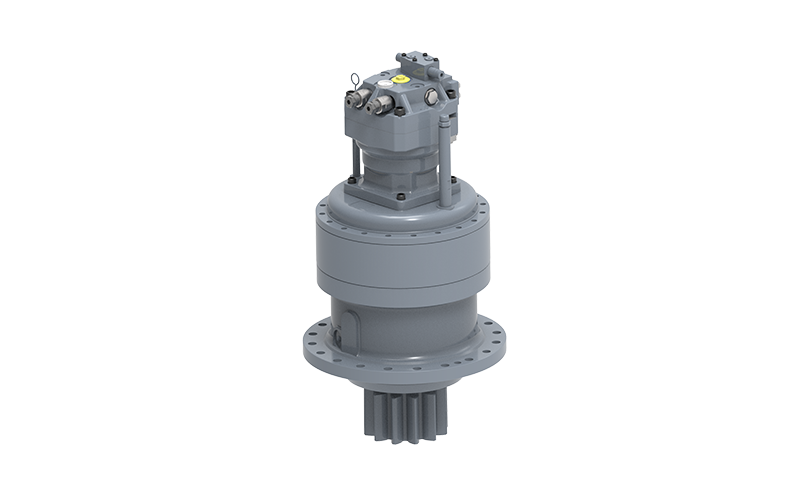

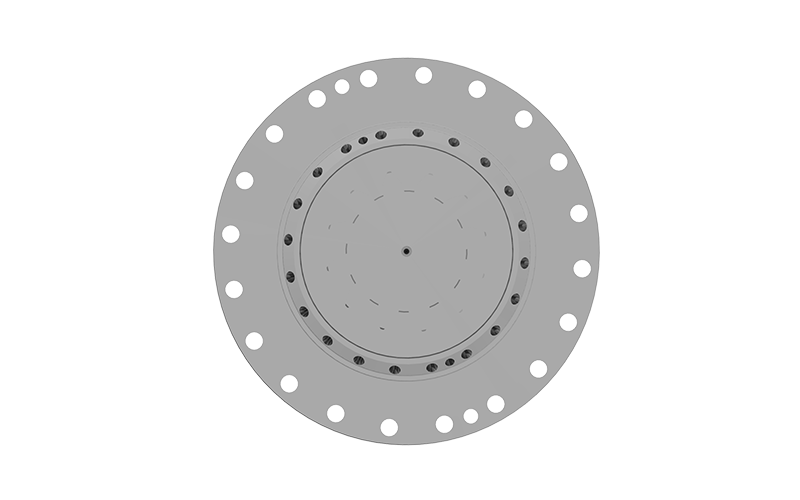

Réducteur d'orientation série GS

Contrôle précis, réponse rapide et densité de puissance élevée.

Adapté aux pelles sur chenilles, etc.

295

额定压力 bar

249

最大排量 cc/rev

产品手册下载服务图标

服务支持

立即询价产品咨询

/Produits et activités/Systèmes de motorisation/Composants/Hydraulics/Moteur

概述优势规格型谱表

产品概述

Le moteur dorientation adopte lapproche technologique de la série 02, offrant une conception compacte, une densité énergétique élevée et une plus grande liberté dinstallation pour le client. Grâce à sa structure rotative unique dotée dune excellente tenue en pression et à sa compatibilité avec des réducteurs de rapports variés, il offre aux clients un choix plus large en termes de vitesse et de couple. Il se caractérise également par un couple de démarrage élevé, répondant aux exigences spécifiques des applications clients.

产品优势

Réponse de commande rapide.

Densité de puissance élevée.

Principalement destiné aux moteurs d'orientation de pelles hydrauliques.

产品规格

Spécificationa	GS02H	GS04H	GS06H	GS12H	GS12H	GS14H	GS16H	GS16H	GS20H	GS23H	GS25H	GS27H	GS29H	GS32H	GS32H
Tonnage applicable(t)	6	8	13	21	21	23	24-26	24-26	65-80	37	95-100	50	100	130-150	130-150
Cylindrée maximale (cm³/tr)	30.5	46.8	65	135	155	165	165	180	180	180	249	249	249	249	210
Régime de fonctionnement maximal (tr/min)	72	88	100	90	90	90	90	90	71	71	70	60	60	56	100
Pression nominale (bar)	216	230	245	270	245	270	310	285	255	315	285	270	285	295	350
Pression admissible du carter (bar)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Couple de freinage (à pression nominale) (N·m)	2691	3601	8464	16608	16608	16633	16608	20530	25855	25855	32017	37044	37044	39514	49164
Couple de sortie (N·m)	2434	3336	5074	11614	12100	14216	16298	16346	18418	22752	24612	26978	28476	31441	31460
Rapport de transmission (i)	23.2	19.4	20	20	20	20	20	20	25.2	25.2	21.8	25.2	25.2	26.9	26.9
Poids (approximatif) (commande hydraulique, carter vidangé) (kg)	60	77	119	234	234	299	320	335	419	414	575	562	582	595	705
