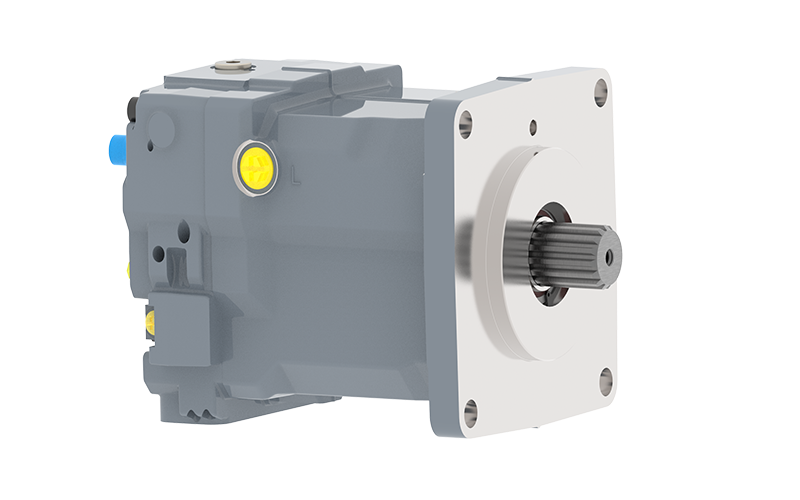

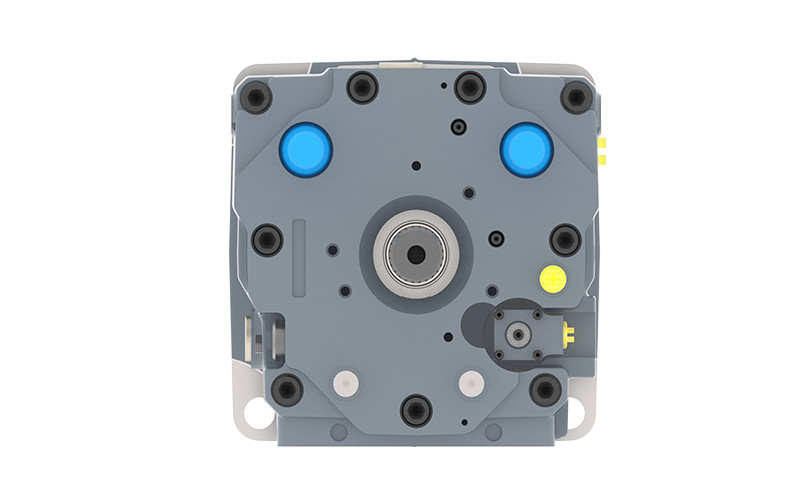

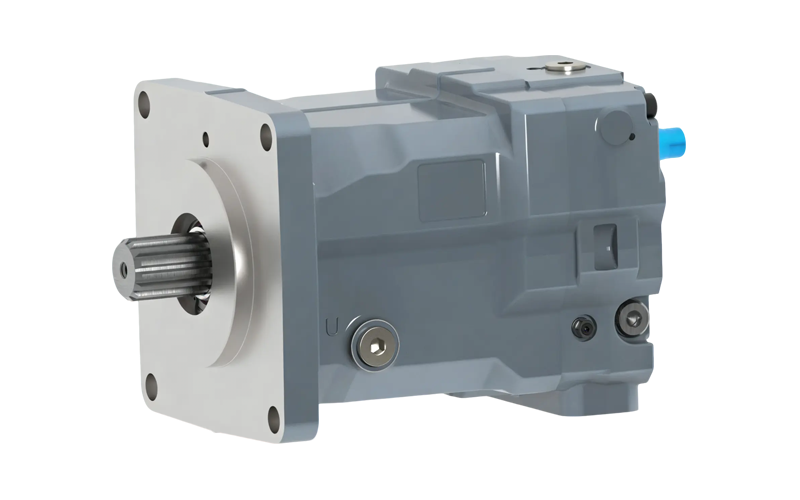

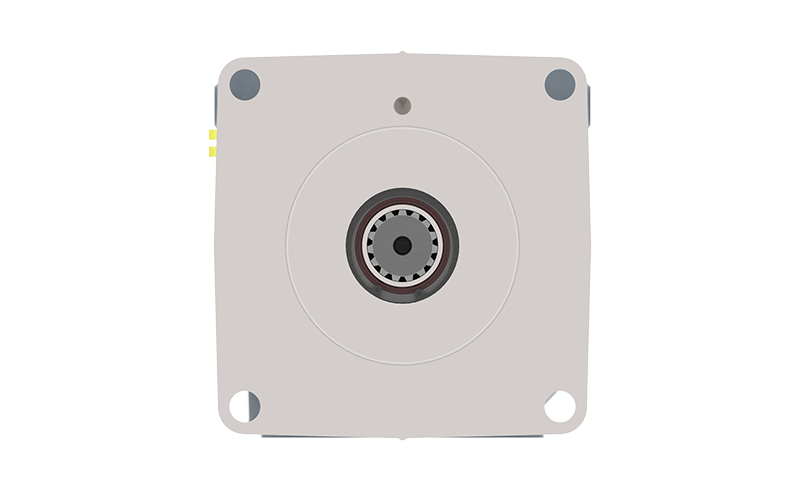

产品概述
标准液压马达在低速启动阶段无法产生所需的扭矩，因此，需要通过多级减速机将高速液压马达的动力降低到车轮所需的转速。在这一过程中，存在稍高的能量损失和较低的机械效率等情况。但02系列的马达即使在低速时也能传递所需的扭矩，并能够实现平稳且灵敏的启动。
产品优势
低速稳定性好。
起动扭矩大。
适用工况范围广。
排量可为零。
动态响应速度快。
可实现PTO通轴驱动。
结构紧凑。
功率密度高。
可靠性高。
使用寿命长。
设计特点
应用于开式和闭式回路的高压斜盘式轴向柱塞马达
优化的起动及低速性能
冲洗阀可选
无级变量或两点变量控制
电控或液控控制
过压保护和最大排量锁定功能可选
制动压力阻断可选
零排量可选
可选用次级溢流阀
通轴输出，轴或联接法兰可选
SAE高压油口，轴向或径向可选
SAE安装法兰，ANSI或SAE标准花键轴
插入式安装可选
转速传感器可选
双联马达及串联马达方式可选
控制方式
H1 液压无极变量
H2 液控两点变量
H4 液压无极变量 Vmin= 0 cc/rev
E1 电控无极变量
E2 电控两点变量
E4电控无极变量 Vmin= 0 cc/rev
E6 具有反转功能的电控无极变量
EH1P-CA 液控无极变量，集成压力越权及电控压力选择
产品规格
|
规格 |
55 |
75 |
105 |
135 |
165 |
210 |
280 |
|
最大排量(cc/rev) |
54.7 |
75.9 |
105 |
135.6 |
165.6 |
210 |
281.9 |
|
最高运行转速（100%负载循环）在最大排量条件下(rpm) |
4300 |
3800 |
3700 |
3200 |
3100 |
2700 |
2400 |
|
最高运行转速（间歇）在最大排量下(rpm) |
4400 |
4100 |
3800 |
3500 |
3400 |
3000 |
2700 |
|
最高运行转速（100%负载循环）在最小排量条件下(rpm) |
4700 |
4400 |
4100 |
3700 |
3500 |
3200 |
2900 |
|
最高运行转速（间歇）在最小排量下(rpm) |
5300 |
5000 |
4700 |
4000 |
3900 |
3500 |
3200 |
|
额定压力(bar) |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
|
最大压力（瞬时）(bar) |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
|
壳体许用压力(bar) |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
扭矩（额定压力下）(N·m) |
374 |
519 |
719 |
928 |
1133 |
1438 |
1929 |
|
功率（在最大连续转速、最大排量及最大工作压力下的理论功率）(kW) |
184 |
239 |
309 |
360 |
415 |
482 |
586 |
|
重量（近似）(kg) |
28 |
32 |
42 |
56 |
76 |
101 |
146 |
备注：产品参数及图片仅供参考；如有变动，不另行通知。
